표준 차압 흐름 방식(ISO 5167 및 ASME MFC-3M)을 중심으로 작성된 계측 및 프로세스 엔지니어를 위한 실용적인 선택 가이드입니다.{0}}
유량계를 선택하는 것이 단순히 정확성을 결정하는 경우는 거의 없습니다. 대부분의 파이프라인에서 잘못된 계량기는 압력 손실을 통해 조용히 펌핑 비용을 추가하고, 압력 탭에서 유지 관리 문제를 일으키거나, 프로세스가 변경되는 순간 범위를 벗어나게 됩니다. 벤츄리 유량계는 영구 압력 손실이 매우 낮고 움직이는 부품 유지 관리가 거의 없는 신뢰할 수 있는 측정이 필요할 때 그 자리를 차지합니다.{2}} 일반적으로 비용, 본체 길이 또는 작은 라인 크기로 인해 많은 상황에서 잘못된 도구입니다.
이 가이드에서는 벤츄리 유량계의 장점과 부족한 부분, 제목에서 약속하는 부분, 즉 실제로 귀하의 라인에 맞는지 결정하는 방법을 다룹니다.

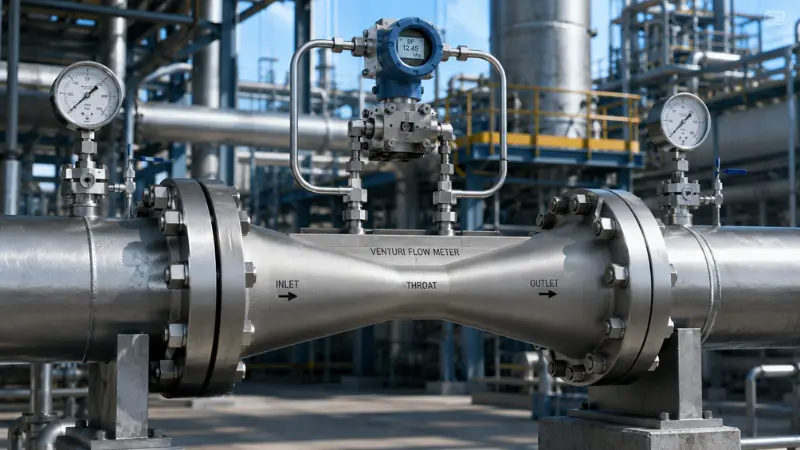

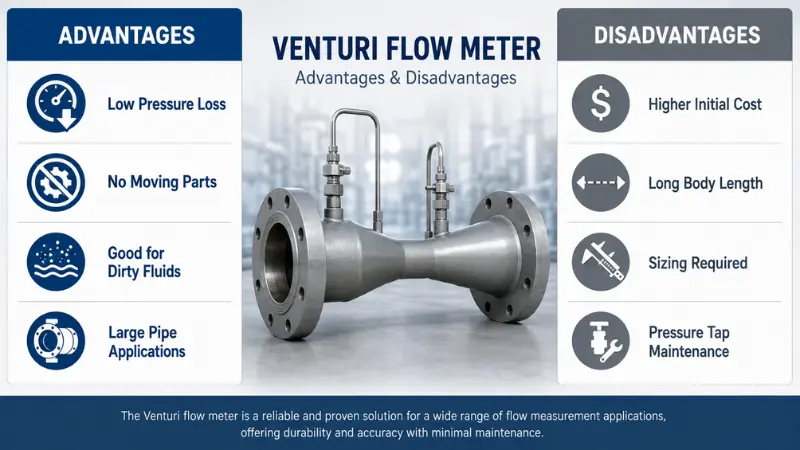

빠른 답변: 벤츄리 유량계의 장점과 단점
벤투리 유량계는 차압(DP)-장치입니다. 이는 유체를 가속시키고 정압을 낮추는 목구멍의 파이프를 좁혀 유량을 측정합니다. DP 트랜스미터는 압력 차이를 읽고 이를 유량으로 변환합니다. 유량은 유량에 비례하기 때문에제곱근차압, 크기 및 트랜스미터 범위는 선형 미터보다 더 중요합니다.
실제 강점은 낮은 영구 압력 손실, 움직이는 부품 없음, 긴 서비스 수명, 대형 파이프 및 오염된 유체에 대한 내성입니다. 실제 단점은 더 높은 초기 비용, 긴 본체, 올바른 크기, 설치 및 압력-탭 설계에 대한 의존성입니다.
| 장점 | 단점 |
|---|---|
| 낮은 영구 압력 손실, 종종 측정된 DP의 약 10% 미만 | 오리피스 플레이트보다 초기 비용이 높음 |
| 움직이는 부품이 없어 기계적 마모가 거의 없음 | 물리적인 공간이 필요한 긴 몸 |
| 회전식 계량기보다 슬러리와 더러운 액체를 더 잘 처리합니다. | 크기 조정(베타 비율, 유량 범위, 턴다운)이 정확해야 합니다. |
| 대구경, 고유량-라인에 강력한 적합성 | 안정적인 흐름과 약간의 직선 파이프 실행이 필요합니다. |
| 오리피스보다 업스트림 교란에 덜 민감함 | 오염된 서비스나 증기 서비스에서는 압력 탭과 임펄스 라인에 주의가 필요합니다. |
| 올바른 크기, 설치 및 유지 관리 시 긴 사용 수명 | 작거나 중요하지 않은 라인에서는 거의 경제적이지 않음- |
간단히 말해서, 벤츄리는 최저 구매 가격보다 장기적인 효율성과 신뢰성이 더 중요한{0}}경우에 적합합니다.

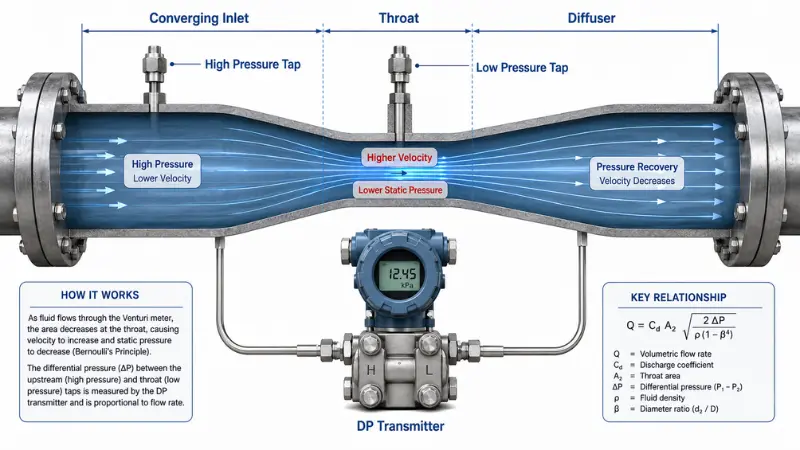

벤츄리 유량계는 어떻게 작동합니까?
미터 본체는 수렴 입구, 원통형 목부, 점진적으로 분기되는 출구(디퓨저)의 세 부분으로 구성됩니다. 유체가 목구멍에 도달하면 속도가 증가하고 정압이 감소합니다. 상류에 하나의 압력 탭과 목 공급 장치에 하나차압 트랜스미터, 압력차를 흐름으로 바꾸는 것입니다.

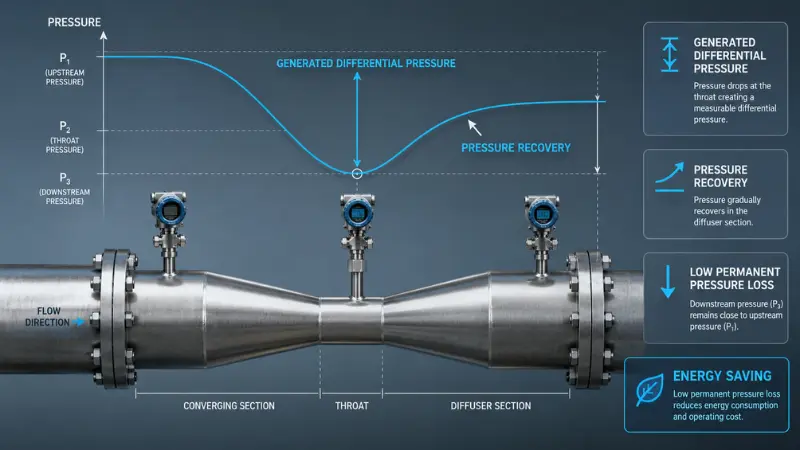

두 가지 설계 세부 사항이 Venturi의 동작 대부분을 설명합니다. 첫째, 부드러운 디퓨저는 흐름을 완만하게 감속시켜 압력의 상당 부분이 하류로 회복됩니다. 잘 설계된-벤츄리에서는 복구가 생성된 차동의 약 80%에 도달할 수 있으며 영구(복구되지 않은) 손실은 종종 측정된 DP의 약 10% 미만으로 유지됩니다. 둘째, 완만한 윤곽은 날카로운 모서리 오리피스의 약 0.6에 비해 일반적으로 약 0.95~0.99의 높은 방출 계수를 제공합니다.- 이것이 바로 Venturi가 동일한 압력 강하에 대해 더 많은 유량을 전달할 수 있는 이유입니다.
형상 및 작동 한계는 임의적이지 않습니다. 클래식(Herschel) 벤투리관은 다음과 같이 국제적으로 표준화되었습니다.벤투리관용 ISO 5167-4이는 사용 가능한 직경 비율(베타, 스로트-대-파이프 비율, 일반적으로 0.10 ~ 0.75), 교정되지 않은 사용을 위한 약 50 ~ 1200mm의 파이프 크기, 2 × 10⁵에 가까운 최소 파이프 레이놀즈 수를 정의합니다. 이러한 한계를 벗어나면 장치를 교정하거나 추가된 불확실성을 수용하게 됩니다.
엔지니어링 참고 사항: 읽은 값은 차압이지만 일년 내내 지불하는 비용은-영구적인압력 손실. 그것들은 같은 숫자가 아니며, 그것들을 혼동하는 것은 계량기가 실제 사용되는 것보다 서류상으로 더 저렴하거나 더 비싸 보이는 가장 일반적인 이유입니다.
벤추리 유량계의 주요 장점
낮은 영구 압력 손실
이것이 헤드라인 장점이자 가장 확실한 투자 회수 효과입니다. 영구 압력 손실은 펌프, 송풍기 또는 압축기가 지속적으로 교체해야 하는 에너지입니다. 24시간 내내 운행되는 전선에서는 피할 수 있는 손실의 10분의 1바가 전기 요금의 실제 숫자가 됩니다. Venturi는 차동 다운스트림의 대부분을 복구하기 때문에 사용 가능한 가장 낮은-손실 DP 요소 중 하나입니다. 이것이 바로 간헐적인 시스템보다는 대규모 또는 연속적인{4}}듀티 시스템에서 승리하는 경향이 있는 이유입니다.
움직이는 부품이 없어 긴 서비스 수명
마모되거나 정지되거나 걸릴 수 있는 로터, 베어링 또는 기어가 없습니다. 기계적으로 장치는 파이프의 단면에 불과하므로 고장 모드는 기계적 파손보다는 탭의 침식, 부식 또는 오염으로 제한됩니다. 유지 관리 팀의 경우 이는 내부 회전에 의존하는 계량기에 비해 예비품이 적고 계획에 없는 가동 중단이 적다는 것을 의미합니다.
슬러리 및 더러운 유체용 벤츄리 유량계
매끄럽고 점진적인 보어와 날카로운 장애물이 없기 때문에 Venturi는 터빈을 마모시키거나 섬세한 센서를 오염시키는 폐수, 슬러지, 광산 또는 공정 슬러리에 적합한 후보입니다. 목구멍을 통과하는 흐름의 자체 세척 작용은 윤곽을 깨끗하게 유지하는 데 도움이 됩니다. 이러한 허용 오차는 실제적이지만 무조건적인 것은 아닙니다. 적절한 속도, 내마모성-본체 재질, 침적되지 않는 압력 탭에 따라 달라집니다. 높은유체 점도 및 고형분 함량차동 신호와 유지 관리 계획을 모두 변경하므로 탭과 임펄스 라인을 나중에 고려하지 않고 미터의 일부로 처리하십시오.
엔지니어링 참고 사항: 슬러리 서비스의 경우 압력 탭과 임펄스 라인은 일반적으로 벤츄리 본체 자체만큼 설계에 주의를 기울일 가치가 있습니다. 퍼지 연결, 탭 방향 또는 원격 다이어프램 씰은 시간이 지남에 따라 판독값을 정직하게 유지하는 경우가 많습니다.
대구경 파이프라인에서 더 나은 성능-
대규모 라인에서는 압력 손실이 심각한 펌핑 비용으로 확대되고, 계량기의 가격 프리미엄이 프로젝트에서 차지하는 비중이 작아집니다. 이러한 조합은 시스템 수명 전반에 걸쳐 Venturi가 물 전송, 냉각-수 헤더 및 대형 산업용 유틸리티와 같은 더 저렴한 제한-기반 장치를 능가하는 경향이 있는 부분입니다.
오리피스보다 직관이 적은 파이프로 안정적인 판독
Venturi는 날카로운 모서리가 아닌 윤곽이 있는 길이에 걸쳐 신호를 개발하기 때문에 속도- 프로파일 왜곡에 상대적으로 둔감하며 일반적으로 동일한 라인의 오리피스 플레이트보다 더 짧은 업스트림 직선이 필요합니다. 여전히 필요합니다일부그러나 요구 사항은 일반적으로 충족하기가 더 쉽기 때문에 혼잡한 공장에서는 문제가 됩니다.
벤츄리 유량계의 주요 단점
높은 초기 비용
몸체에는 정확한 내부 프로파일과 유체, 온도, 압력 및 부식 환경에 적합한 재료가 필요하므로 오리피스 플레이트보다 제조 비용이 더 많이 듭니다. 정직한 예산에는 플랜지 또는 프로세스 연결, DP 트랜스미터, 임펄스 라인 또는 원격 씰, 설치 인건비, 교정 또는 시운전, 개조를 위한 파이프 수정 등 주조 이상의 것이 포함됩니다. 소규모 또는 예산- 중심 프로젝트에서는 이러한 스택이 더 간단한 옵션으로 결정을 내리는 경우가 많습니다. 균형추는 총 소유 비용입니다. 낮은 압력 손실과 낮은 유지 관리로 올바른 라인에서 프리미엄을 상환할 수 있습니다. 이는 가격만으로 유량계를 거부하기 전에 구축할 가치가 있는 사례입니다.
더 큰 물리적 크기와 길이
벤투리는 유체가 가속되고 점차적으로 회복될 공간이 필요하기 때문에 길다. 스키드, 혼잡한 플랜트 랙 또는 스풀 길이가 제한된 개조 작업에서는 이러한 형상이 결정적인 제약이 되는 경우가 많습니다.
엔지니어링 참고 사항: 개조 프로젝트에서 미터-본체 길이에 필요한 직진 거리를 더한 값은 일반적으로 측정 원리가 아닌 첫 번째 실제 한계에 도달합니다. 정확도 등급에 대해 논의하기 전에 사용 가능한 스풀을 확인하십시오.
크기 조정이 중요함: 베타 비율, 유량 범위 및 감소
Venturi는 단일 크기의-기기가 아닙니다. 실제 유량 범위에 맞게 베타 비율과 스로트를 선택하십시오. 스로트가 너무 작으면 초과 손실로 에너지가 낭비되고, 스로트가 너무 크면 트랜스미터가 해결할 수 없는 낮은 유량에서 약한 차동이 생성됩니다. 유량과 DP 사이의 제곱근-관계는 턴다운을 제한합니다. - Venturi 쌍은 일반적으로 좋은 계측의 경우 약 10:1을 제공하는 반면 유사한 오리피스의 경우 5:1 미만을 제공합니다. 최소 흐름과 최대 흐름이 멀리 떨어져 있는 경우 커밋하기 전에 낮은 쪽이 여전히 사용 가능한 신호를 생성하는지 확인하세요.
설치 및 직선-실행 요구사항
DP 요소와 마찬가지로 Venturi는 합리적으로 개발된 흐름 프로필을 가정합니다. 엘보우, 티, 리듀서, 펌프 및 부분적으로 열린 상류 제어 밸브는 모두 프로파일을 왜곡하고 판독값을 편향시킵니다. ASME PTC 19.5와 같은 표준의 배관 규칙이 바로 이러한 이유로 존재합니다. 새로운 디자인에서는 이러한 실행을 쉽게 계획할 수 있습니다. 기존 공장에서는 계량기를 배제하는 제한 사항이 될 수 있습니다.
압력 탭 및 임펄스 라인 유지 관리
"움직이는 부품 없음"은 "유지 관리 없음"과 동일하지 않습니다. 측정은 여전히 깨끗한 탭, 방해받지 않는 임펄스 라인, 교정된 트랜스미터에 따라 달라집니다. 슬러리 서비스에서는 탭이 막힐 수 있습니다. 증기 서비스에서 임펄스 라인에는 응축수 포트와 적절한 충전이 필요합니다. 더러운 가스에서는 퍼지 또는 밀봉 시스템이 필요할 수 있습니다. 이것을 건너뛰면 완벽하게 좋은 벤츄리 본체라도 판독값이 여전히 좋지 않습니다.
작은 라인에는 경제적이지 않음
작은 파이프 크기, 임시 측정 지점 또는 중요하지 않은 작업의 경우-구매 및 설치 비용이 거의 회수되지 않습니다. 여기서 필드는 일반적으로 오리피스 플레이트, 와류 측정기, 터빈 측정기 또는 초음파 장치의 클램프-에 속합니다.

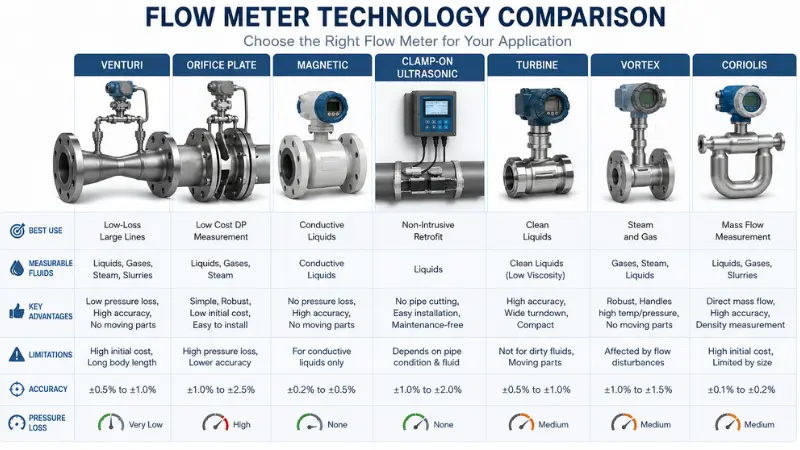

벤추리 유량계와 기타 유량계 비교
Venturi를 배치하는 가장 빠른 방법은 실제로 선택을 유도하는 차원에 대한 대안에 반대하는 것입니다. 벤츄리 튜브와 오리피스 플레이트 모두 다음을 포함하여 동일한 표준 제품군에 포함됩니다.오리피스, 노즐, 벤투리 장치용 ASME MFC-3M, 따라서 실제로는 일대일-대-비교할 수 있습니다.
| 미터 | 원칙 | 움직이는 부품 | 영구 압력 손실 | 더러운 유체 / 슬러리 | 최고의 파이프 크기 | 상대 비용 | 일반적인 최선의 사용 |
|---|---|---|---|---|---|---|---|
| 벤츄리 | 차압 | 없음 | 낮은 | 좋은 | 중대형 | 높은 | 대형 라인, 더러운 유체, 낮은-손실 의무 |
| 오리피스 플레이트 | 차압 | 없음 | 높은 | 제한적(가장자리 마모) | 소형 ~ 중형 | 낮은 | 예산-중심, 간편한 교체 |
| 전자기 | 패러데이 유도 | 없음 | 없음(완전 보어) | 양호(전도성만 해당) | 소형에서 대형까지 | 중간 | 전도성 액체, 손실 요구사항 없음- |
| 초음파(운송-시간) | 음향 이동 시간 | 없음 | 없음(클램프-켜기) | 보통(유체에 따라 다름) | 작은 것부터 아주 큰 것까지 | 중간 | 비침해적이거나 임시적인 검사- |
| 터빈 | 로터 속도 | 예 | 중간 | 가난한 | 소형 ~ 중형 | 중간 | 깨끗하고 점도가 낮은-액체 |
| 와동 | 소용돌이 발산 | 없음 | 중간 | 공정한 | 소형에서 대형까지 | 중간 | 증기, 가스, 깨끗한 액체 |
| 코리올리스 | 질량/관성 | 없음(진동) | 중간에서 높음 | 공정한 | 소형 ~ 중형 | 매우 높음 | 직접적인 질량 흐름, 상거래용 |

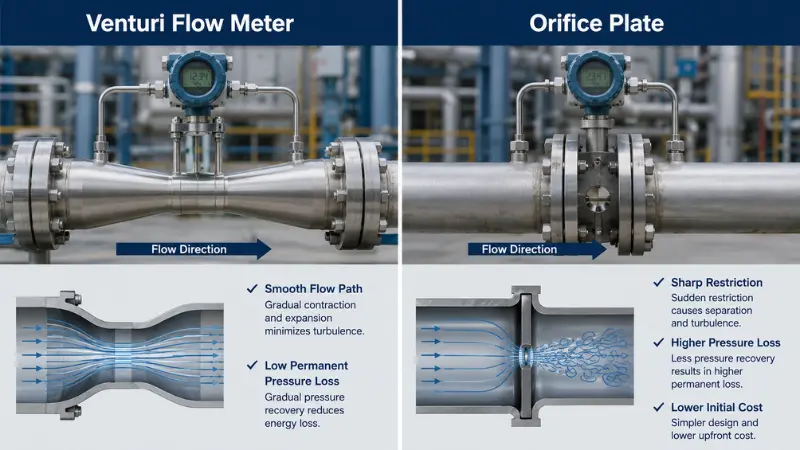

벤투리 대 오리피스 플레이트
동일한 작동 원리, 매우 다른 경제성. 오리피스 플레이트는 저렴하고 교체하기 쉽지만 날카로운 제한으로 인해 훨씬 더 많은 압력이 영구적으로 방출되고 턴다운이 낮아집니다. Venturi는 비용이 더 많이 들고 차동 장치의 대부분을 복구하며 더러운 서비스를 더 잘 견딜 수 있습니다. 실질적인 분할: 첫 번째 비용이 지배적이고 라인이 작거나-중요하지 않은 오리피스입니다. 압력 손실과 신뢰성이 대형 라인의 수명을 좌우하는 경우 벤츄리.
벤투리 대 자기 유량계
안전자기(자기) 유량계완전{0}}내경이므로 기본적으로 압력 손실이 없으며 전도성 액체를 매우 정확하게 판독합니다. 문제점은 전도성입니다. 대부분의 오일, 탄화수소 또는 전도성이 매우 낮은- 물을 측정할 수 없으며 가스나 증기를 처리하지 않습니다. 벤투리(Venturi)는 더 넓은 유체 범위를 포괄하며 이는 매체가 비전도성이거나 가스일 때 결정적인 요소입니다.-
벤투리 대 초음파 유량계
A 초음파 유량계에 고정-파이프를 절단하지 않고 장착할 수 있는 경우가 많으며 이는 임시 조사나 폐쇄할 수 없는 라인에 큰 이점이 됩니다. 그러나 성능은 파이프 상태, 유체 품질 및 신호 안정성에 따라 달라집니다. Venturi는 방해가 되고 영구적이므로 견고한 인라인 요소가 수년간 안정적으로 판독되어야 하는 곳에서 선호되는 이유입니다.
벤츄리 대 터빈 유량계
A 터빈 유량계깨끗하고 점도가 낮은 유체에 대해 정확하고 컴팩트하므로{0}}연료와 깨끗한 액체에 흔히 사용됩니다. 로터도 약점입니다. 고체, 연마재 또는 오염으로 인해 정확도가 저하되거나 베어링이 손상됩니다. 유지 관리가 중요하지 않은 더럽거나 마모가 심한 서비스의 경우 움직이지 않는-부품인-Venturi가 더 안전합니다.
벤츄리 대 와류 유량계
A 와류 유량계증기, 가스 및 깨끗한 액체에 널리 사용되며 벤츄리보다 훨씬 컴팩트합니다. 와류 유량계는 안정적인 와류를 발산하기 위해 최소 유속이 필요하므로 매우 낮은 유량에서는 어려움을 겪으며 무거운 슬러리에는 적합하지 않습니다. 크고 더럽고 손실이 낮은-라인에서는 Venturi가 여전히 선두를 달리고 있습니다. 소형 증기 또는 가스 라인에서는 와류가 더 경제적인 대답인 경우가 많습니다.
벤츄리 대 코리올리스 유량계
진정한 질량유량, 밀도, 최고의 정확도가 필요한 경우,코리올리 질량 유량 측정가격이 비싸고 무겁고 매우 큰 파이프에는 거의 실용적이지 않지만 그 자체로 뛰어난 성능을 발휘합니다. Venturi는 훨씬 낮은 비용으로 체적 유량을 제공하고 대규모 파이프라인으로 확장되므로 직접적인 질량 측정이 필요하지 않을 때마다 충분합니다.

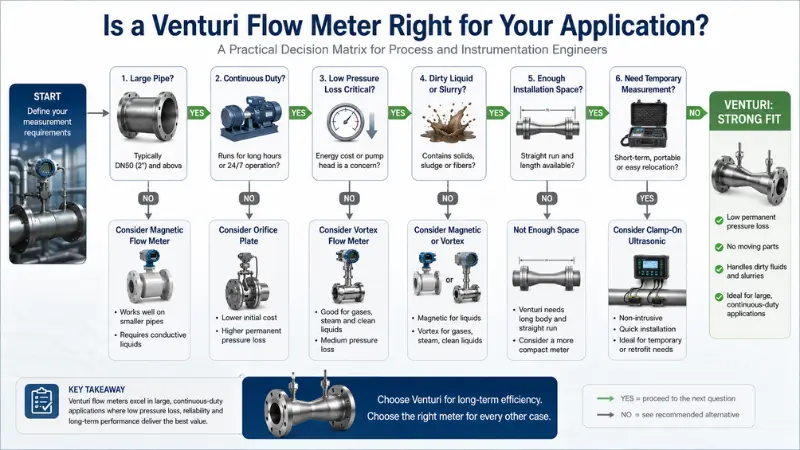

결정 매트릭스: Venturi 유량계가 귀하의 응용 분야에 적합합니까?
크기를 조정하기 전에 이를 첫 번째-통과 필터로 사용하세요. 가장 일반적인 상황을 평결에 매핑하고, 대답이 '아니요'인 경우 대신 가격을 책정할 가치가 있는 대안에 매핑합니다.
| 상황 | 벤투리핏 | 그렇지 않은 경우 고려하십시오. |
|---|---|---|
| 대형 파이프, 연속 사용, 낮은 압력 손실이 중요합니다. | 강한 핏 | - |
| 적절한 속도와 유지 관리 가능한 탭이 있는 슬러리 또는 더러운 액체 | 핏이 좋음(탭과 소재에 주의하세요) | 삽입 자기 측정기 |
| 깨끗하고 전도성이 있는 액체, 방해물 없음 선호 | 약한 적합 | 전자기 유량계 |
| 작은 라인(약 2인치 미만),-중요하지 않음, 예산이-제한됨 | 약한 적합 | 오리피스 플레이트 또는 삽입 미터 |
| 임시 측정, 정지 또는 파이프 절단 불가 | 핏이 좋지 않음 | 초음파로 고정- |
| 직접적인 질량 흐름 또는 밀도가 필요함 | 핏이 좋지 않음 | 코리올리스 |
| 대형 증기 또는 급수 헤더 | 가능한 맞춤(응축수 포트, 보상) | 와류 측정기 |
| 길이와 직선 주행을 위한 여유 공간이 없는 단단한 스키드 또는 개조 | 재고해 보세요 | 소용돌이, 초음파 또는 자기 |
벤츄리 유량계를 위한 최고의 응용 분야
물 및 폐수 처리
벤추리 미터는 원수-수송, 공장 유입수 및 유출수, 슬러지 라인에 적합하며, 낮은 손실과 부유 물질에 대한 내성이 모두 도움이 됩니다. 시계-항목이 무거운 슬러지에 의한 탭 오염입니다. 일부에서는폐수 및 하수 흐름 모니터링삽입형 자기 측정기가 유지 관리가 더 간단하므로 지정하기 전에 두 가지 모두 무게를 측정하십시오.
화학 처리
적절한 본체 재질을 사용하면 Venturi는 유지 관리가 제한적인 부식성 또는 고체{0}}함유 공정 유체를 판독합니다. 관리 위험: 공격적인 매체에 대한 재료 호환성 및 씰 선택. 부식이 본체보다 탭을 더 빨리 공격하는 경우 일반적으로 원격 다이어프램 씰이 이를 해결합니다.
슬러리 및 연마 라인
회전 부품이 없고 보어가 매끄럽기 때문에 Venturi는 광산 및 광물 슬러리 서비스에서 내구성이 뛰어난 옵션입니다. 관리해야 할 위험: 목의 마모 및 수도꼭지의 침식; 경화 또는 라이닝 구조와 막힘을 방지하는 탭 배열을 지정하십시오.
증기, 가스 및 유틸리티 라인
벤추리 요소는 설계와 장비가 임무에 부합할 때 액체, 가스 및 증기를 측정합니다. 특히 증기에는 응축수 포트와 밀도 또는 온도/압력 보상이 필요합니다. 더 작거나 더 콤팩트한 증기 작동을 위해 특별히 제작된-와류 증기 유량계더 경제적인 경로인 경우가 많지만 깨끗한 압축-공기 및 가스 요금은 종종열 질량 유량계직접적인 대량 판독을 위해.
대구경-직경 파이프라인
이곳은 벤투리의 홈구장이다. 지속적으로 운영되는 대형 파이프라인에서는 낮은 영구 손실로 인해 펌핑 에너지가 직접적으로 감소하고 미터 프리미엄은 설치된 시스템 비용의 작은 부분입니다.
올바른 벤츄리 유량계를 선택하는 방법은 무엇입니까?
선택은 파이프 크기가 아닌 공정에서 시작됩니다. 이를 순서대로 진행하세요. 그것들을 올바르게하는 것은 다음과 같은 차이점이 있습니다.작업에 적합한 유량계 선택그리고 적합하지 않은 것을 강요합니다.
1. 유체 및 고체 함량 정의
물, 폐수, 증기, 가스, 오일, 화학 물질 또는 슬러리 -가 깨끗하고, 마모성이 있고, 부식성이 있거나 점성이 있습니까? 이는 목록의 다른 어떤 것보다 본체 재료, 탭 설계 및 계측을 주도합니다.
2. 유량 범위 및 턴다운 확인
최소, 정상 및 최대 흐름을 고정합니다. 스로트는 높은 끝에서 압력을 낭비하지 않고 낮은 끝에서 읽을 수 있는 차이를 만들어야 합니다. 범위가 매우 넓은 경우 DP 요소를 커밋하기 전에 턴다운이 가능한지 확인하십시오.
3. 베타 비율 확인
직경 비율(베타)은-신호 강도와 압력 손실 간의 균형을 설정합니다. 베타가 클수록 손실은 낮아지지만 차이는 약해집니다. 더 작은 베타는 그 반대입니다. 표준화된 범위 내에서 유지하고 실제 흐름 창과 일치시킵니다.
4. 직선-배관 요구사항 검토
자리가 있는지 확인하세요적절한 직관-관로근처의 엘보우, 밸브 및 펌프를 고려한 상류 및 하류. 레이아웃에서 이를 제공할 수 없는 경우 유량 조절기나 다른 계량기 유형이 필요할 수 있습니다.
5. 차압 트랜스미터를 일치시키십시오
신체는 시스템의 절반에 불과합니다. 범위, 정확도, 온도 등급, 임펄스-라인 라우팅 및 장착적절한 범위의 차압 트랜스미터모두 최종 결과를 형성합니다. 잘 만들어진-벤투리는 일치하지 않는 송신기 뒤에서는 제대로 읽히지 않습니다.
6. 압력 탭 및 임펄스 라인 계획
슬러리의 경우 퍼지 또는 자체 세척 탭을-계획합니다. 증기의 경우 응축수 용기를 장착하고 라인을 올바르게 채우십시오. 더러운 가스의 경우 밀봉 또는 퍼지를 계획합니다. 이 단계는 대부분의 현장 정확도 문제가 실제로 승리하거나 패배하는 단계입니다.
7. 자재선택 및 설치공간 확인
본체 재질을 부식, 마모, 압력, 온도 및 기타 위생 요구 사항에 맞게 조정하십시오. 그런 다음 플랜지-간-플랜지 길이, 트랜스미터 장착, 파이프 지지대 및 유지보수 접근이 위치(특히 개조 시)에 물리적으로 적합한지 확인합니다.
피해야 할 일반적인 실수
- 구매 가격만으로 선택합니다.압력 손실이 크거나 유지보수가 빈번한 값싼 계기는 벤츄리보다 몇 년 동안 더 많은 비용이 소요될 수 있습니다. 항목이 아닌 총 소유 비용을 비교하세요.
- 설치 공간을 무시합니다.몸과 직선이 맞아야합니다. 미터가 승인되기 전에 사용 가능한 스풀을 조기에 확인하십시오.
- 설계 흐름 범위를 벗어나 실행됩니다.실제 흐름이 설계점보다 훨씬 아래에 있으면{0}}최저 신호가 약해지고 정확도가 저하됩니다. 실제 프로세스 데이터의 크기.
- DP 시스템을 잊어버렸습니다.트랜스미터, 임펄스 라인, 매니폴드 및 씰 모두 본체만큼 판독값에 영향을 미칩니다.
- 유체 호환성을 간과합니다.부식성 또는 연마성 매체의 잘못된 재료는 보어와 탭을 마모시키고 조용히 정확도를 저하시킵니다.

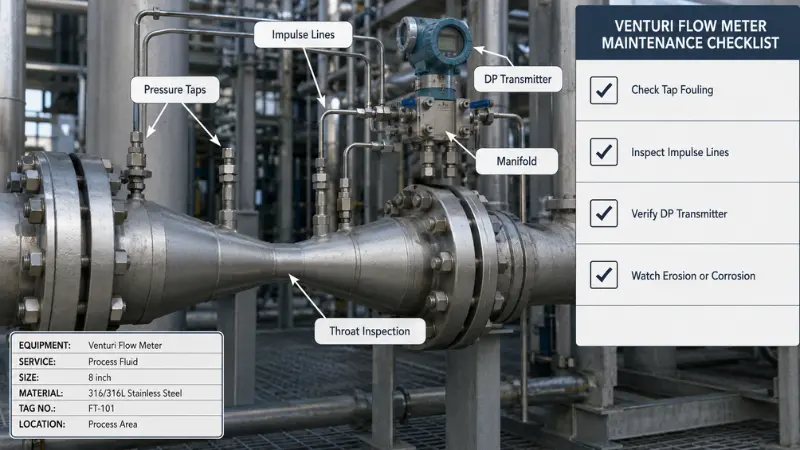

유지 관리 참고 사항: 실제로 확인해야 할 사항
Venturi는 유지 관리가 적고 유지 관리가 필요하지 않습니다. 합리적인 루틴은 표류하는 것들을 다룹니다.
- 압력 탭에 오염, 침적 또는 축적이 있는지 검사하고 필요에 따라 청소하거나 퍼지하십시오.
- 임펄스 라인이 막혔는지, 공기가 갇혀 있는지 확인하거나 증기의 경우 응축수-포트 레벨과 충전 상태를 확인하세요.
- DP 송신기 교정을 확인하고 정의된 간격으로 영점을 조정합니다.
- 마모성이 있거나 공격적인 서비스에 대한 침식이나 부식이 있는지 목구멍과 보어에 주의하십시오.
벤츄리 유량계에 대한 FAQ
Q: Venturi 유량계의 주요 장점은 무엇입니까?
A: 영구 압력 손실이 낮습니다. 디퓨저는 대부분의 차압을 회복하므로 연속 펌핑 라인의 에너지 패널티는 제한-형 계기에 비해 작습니다.
Q: Venturi 유량계의 가장 큰 단점은 무엇입니까?
A: 일반적으로 초기 비용이 더 높으며, 물리적인 길이도 뒤따르기 때문에 긴밀하게 설치하거나 개조하는 경우에는 사용이 제한됩니다.
Q: 벤츄리 유량계는 얼마나 정확하며, 이에 영향을 미치는 것은 무엇입니까?
답변: 적절한 크기와 설치를 갖춘 Venturi는 일반적으로 대략 1%~2%의 속도 내에서 판독합니다. 정확도는 설계 유량 범위 내 유지, DP 트랜스미터 및 임펄스 라인의 품질, 탭 조건 및 본체에만 국한되지 않는 적절한 직선 파이프-에 따라 달라집니다.
Q: 벤투리 유량계에는 직선 파이프가 필요합니까?
A: 그렇습니다. 하지만 속도-프로필 왜곡에 덜 민감하기 때문에 일반적으로 오리피스 플레이트보다 작습니다. 정확한 길이는 업스트림 피팅에 따라 다릅니다. 배관 표준은 요구 사항을 제공하고 흐름 조절기는 공간이 부족한 경우 도움이 됩니다.
Q: 벤투리 유량계의 크기는 어떻게 결정합니까?
A: 유량 범위, 유체 밀도 및 점도, 압력 및 온도에서 시작한 다음 최대 유량에서 과도한 손실 없이 최소 유량에서 판독 가능한 차이를 만드는 베타 비율과 스로트를 선택합니다. 턴다운을 확인하고 송신기 범위를 결과 DP와 일치시킵니다.
Q: 벤츄리 유량계에서 오류가 발생하는 원인은 무엇입니까?
답변: 일반적인 원인은 업스트림 흐름 방해, 탭 또는 임펄스 라인 막힘,-보정되지 않은-트랜스미터 또는 일치하지 않는 트랜스미터, 설계 유량 범위 미만의 작동, 보어의 마모 또는 스케일입니다.
Q: 벤투리 유량계는 더러운 유체에도 적합합니까?
A: 예, 한도 내에서 가능합니다. 부드러운 보어와 움직이는 부품의 부족은 속도가 적절하고 재료가 마모에 강하고 탭이 막히지 않도록 설계되어 있는 경우 슬러리 및 더러운 액체에 적합합니다.
질문: 벤투리 유량계로 가스나 증기를 측정할 수 있습니까?
A: 예, 올바른 디자인, 크기 및 장비를 사용하면 됩니다. 증기와 가스에는 밀도 보상이 필요하며, 증기에는 추가로 임펄스 라인에 응축수 포트가 필요합니다.
Q: 벤츄리 미터와 유량 노즐의 차이점은 무엇입니까?
A: 둘 다 방전 계수가 높은 부드러운 DP 요소입니다. 흐름 노즐은 벤츄리 튜브보다 짧고 저렴하며 과열 증기와 같은 고온, 고속 서비스에서 치수적으로 안정적이지만 압력 회복이 적기 때문에 영구 손실이 벤츄리 튜브보다 높습니다.
Q: 벤투리 유량계에 전원이 필요합니까?
답: 몸은 그렇지 않습니다. 신호를 읽고 변환하는 DP 트랜스미터 또는 유량 컴퓨터에는 전원이 필요합니다.
질문: 벤츄리 미터가 오리피스 플레이트보다 낫습니까?
답변: 낮은 영구 압력 손실, 높은 턴다운 및 장기적인-신뢰성이 중요한 경우에는 더 좋습니다. 일반적으로 더 작거나 중요하지 않은 라인에서 가장 낮은 초기 비용과 간단한 교체가 우선시되는 경우 오리피스 플레이트가 더 좋습니다.-
Q: 벤츄리 유량계가 왜 비싼가요?
A: 본체에는 정밀한 내부 기하학적 구조와 정확하게 제조된 적절한 재료가 필요합니다. DP 트랜스미터, 임펄스 라인 또는 씰, 설치 등이 총계에 추가됩니다.
결론
Venturi 유량계는 라인이 낮은 영구 압력 손실, 긴 서비스 수명, 최소한의 움직이는 부품 유지보수를 요구할 때 올바른 선택입니다. - 가장 분명하게는 큰-직경, 높은-유량, 더럽거나 지속적으로 작동하는 시스템에서입니다. 예산이 부족하거나, 줄이 적거나, 공간이 부족하거나, 임시 또는 대량 흐름 솔루션이 필요한 경우에는 잘못된 결정입니다.-
압력 손실, 정확성, 유체 상태, 파이프 크기, 설치 공간, 예산, 유지 관리 등 실제 우선 순위를 비교하여 결정하십시오. 효율성과 신뢰성이 첫 번째 비용보다 중요할 때 일반적으로 Venturi가 그 자리를 차지합니다. 그렇지 않은 경우 위의 대안 중 하나가 더 나은 서비스를 제공할 것입니다. 특정 라인에 대해 2차 의견을 원하는 경우,우리 엔지니어링 팀에 문의하세요유량 범위, 유체 및 파이프 데이터를 손쉽게 확인할 수 있습니다.
