폐수 유량계를 선택하는 것은 단순한 계량 결정이 아닌 프로세스 결정입니다. 잘못된 선택은 나중에 표류하는 판독값, 빈번한 청소, 규정 준수 번호 누락 또는 서비스가 막히는 계량기 등으로 나타납니다. 올바른 선택은 대부분의 구매자가 건너뛰는 한 가지 질문에서 시작됩니다.라인이 가득 찬 가압 파이프입니까, 아니면 부분적으로 채워진 파이프 또는 개방형 채널의 중력 흐름입니까?이 단일 답변은 데이터시트를 보기 전에 옵션의 절반을 배제합니다.
넓은 의미에서,자기 유량계전도성 폐수를 운반하는 전체 파이프의 기본값입니다.
초음파 유량계비침습적 또는 개조 솔루션이 필요할 때 그 자리를 차지하며 개방형 채널 시스템은 중력 하수구 및 채널에 대한 올바른 접근 방식입니다. 이 가이드에서는 각 폐수 유량계 유형, 작동 위치, 실패 위치, 하수, 슬러지, 처리된 폐수, 산업 폐수 및 바이오가스에 일치시키는 방법을 설명합니다.
이 가이드는 도시 및 산업 폐수의 유량 측정을 지정하는 엔지니어와 구매자를 위해 작성되었습니다. 아래의 매개변수 범위를 일반적인 시작점으로 간주하고 제조업체 데이터시트 및 프로젝트에 적용 가능한 현지 표준과 비교하여 확인하십시오.
폐수 유량계란 무엇입니까?
폐수 유량계는 파이프, 채널 또는 처리 공정을 통해 이동하는 폐수의 유량 또는 총량을 측정합니다. 폐수는 고형물, 슬러지, 모래, 그리스, 화학 물질 및 공기를 운반하고 흐름이 공장의 한 부분에서는 가압되고 다른 부분에서는 중력이 작용할 수 있기 때문에 깨끗한 물보다 측정하기가 더 어렵습니다.-
그렇기 때문에 일반 수량계는 폐수 서비스에서 거의 살아남지 못합니다. 유량계는 유체, 파이프 또는 채널 상태, 설치 장소, 실제로 필요한 정확도 및 수행하려는 유지 관리와 일치해야 합니다. 이 다섯 가지를 올바르게 맞추면 평판이 좋은 거의 모든 미터가 작동합니다. 하나라도 잘못되면 값비싼 미터의 성능이 저하됩니다.

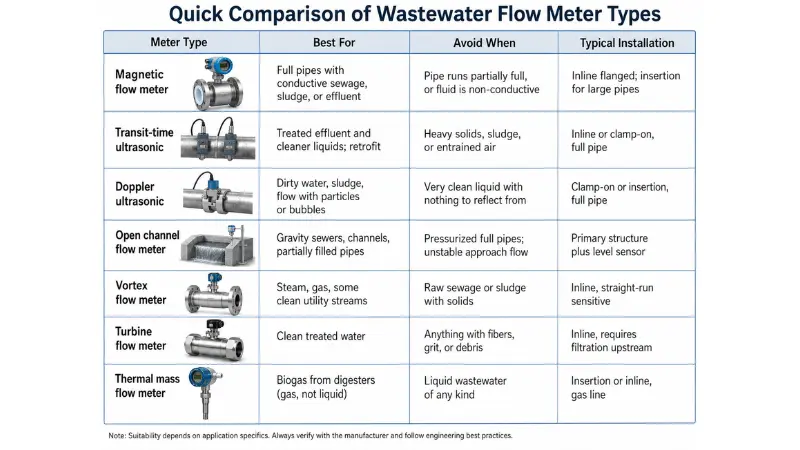

폐수 유량계 유형의 빠른 비교
이를 최종 후보 목록으로 사용한 후 아래 세부 섹션을 확인하세요. "피할 시기" 열은 잘못된 선택을 더 빨리 제거하므로 일반적으로 "최적" 열보다 더 유용합니다.
| 미터 유형 | 다음에 가장 적합 | 다음과 같은 경우에는 피하세요. | 일반 설치 |
|---|---|---|---|
| 자기(전자기) | 전도성 하수, 슬러지 또는 폐수가 포함된 전체 파이프 | 파이프가 부분적으로 가득 차 있거나 유체가 비전도성- | 인라인 플랜지; 대형 파이프 삽입 |
| 초음파 이동-시간 | 처리된 폐수 및 깨끗한 액체; 개조하다 | 무거운 고체, 슬러지 또는 연행 공기 | 인라인 또는 클램프-온, 전체 파이프 |
| 초음파 도플러 | 더러운 물, 슬러지, 입자나 거품이 있는 흐름 | 반사되는 것이 전혀 없는 매우 깨끗한 액체 | 클램프-온 또는 삽입, 전체 파이프 |
| 개방형 채널(웨어/수로 + 레벨) | 중력 하수구, 수로, 부분적으로 채워진 파이프 | 가압된 전체 파이프; 불안정한 접근 흐름 | 기본 구조와 레벨 센서 |
| 와동 | 증기, 가스, 일부 청정 유틸리티 스트림 | 고형물이 포함된 처리되지 않은 하수 또는 슬러지 | 인라인, 직선-실행 민감 |
| 터빈 | 깨끗한 처리수 | 섬유질, 모래, 부스러기가 있는 모든 것 | 인라인, 업스트림 필터링 필요 |
| 열 질량 | 소화조의 바이오가스(액체가 아닌 가스) | 모든 종류의 액체 폐수 | 삽입 또는 인라인, 가스 라인 |
대부분의 폐수 처리 지점에서 실제 경쟁은 자기식, 초음파식 및 개방형 채널 계량기 간의 경쟁입니다. 나머지는 특별한 경우이다.

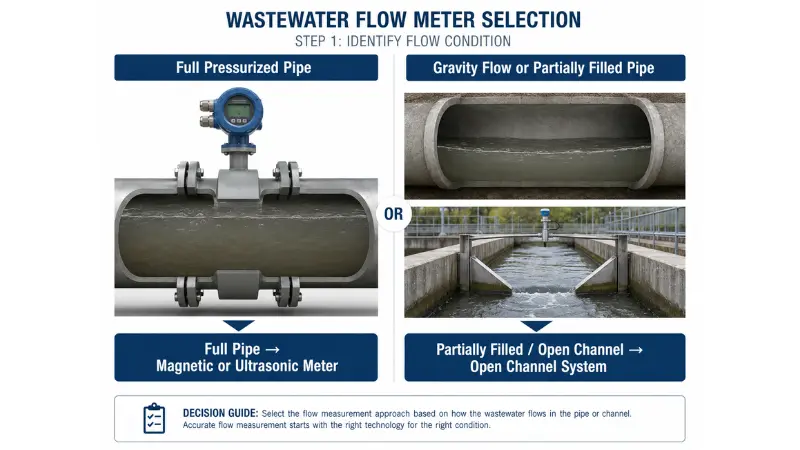

폐쇄형 파이프와 개방형 채널: 첫 번째 결정
기술을 비교하기 전에, 기술이 거의 겹치지 않기 때문에 현재 어느 세계에 있는지 결정하십시오.
가득 찬 가압 파이프.보어는 야간의 저유량을 포함하여 모든 유량에서 완전히 가득 찬 상태를 유지합니다. 여기에서는 자기 측정기나 인라인 또는 초음파 측정기의 클램프-를 사용할 수 있습니다. 이것이 바로 정확성과 신뢰성이 가장 높은 곳입니다.
중력 또는 부분적으로 채워진 파이프 및 개방형 채널.수면은 대기에 개방되어 있거나 파이프의 일부만 가득 찼습니다. 표준 자기 측정기는 잘못된 도구입니다. 상단 부분이 비어 있으면 판독 값이 낮게 읽히거나 완전히 떨어집니다. 이는 개방형 채널 영역이거나 부분적으로-채워진-특수 파이프 미터입니다.
엔지니어의 메모:최대 유량에서는 가득 차 있지만 오전 3시에 절반만 채워지는 라인은 부분적으로 채워진 라인입니다. 명판이 아니라 최악의 경우를 중심으로 결정을 내리십시오. 보어가 지속적으로 가득 차지 않으면 표준 자기 미터를 기본값으로 취급하지 마십시오.
폐수용 자기 유량계
자기 유량계(자기 유량계 또는 전자기 유량계)는 전체-파이프 폐수 측정에 사용되는 도구입니다. 움직이는 부품이 없고 보어에 장애물이 없으므로 기계식 계량기를 파괴할 수 있는 고체를 견딜 수 있습니다.
작동 방식
자기 유량계는 파이프 전체에 자기장을 적용합니다. 전도성 액체가 해당 필드를 통과하면 속도에 비례하는 전압이 생성되며, 트랜스미터는 이를 유량으로 변환합니다. 원칙은 국제 표준에 정의되어 있습니다.ISO 20456:2017이는 특히 - 가득 찬 도관에서 전도성 액체를 측정하는 전자기 유량계에 적용되며 부분적으로 가득 찬 개방형 채널이나 파이프를 명시적으로 덮지 않습니다. 전도성과 완전함이라는 두 가지 조건이 자기 유량계가 적합한지에 대한 전체적인 이야기입니다.
이럴 때 사용하세요 / 그럴 때 피하세요
- 다음과 같은 경우에 사용하세요:파이프가 가득 차고 액체가 전도성을 띠며 유지 관리가 적고 정확도가 높기를 원합니다(좋은 자기 유량계는 판독값의 대략 ±0.2% ~ ±0.5%를 유지합니다).
- 다음과 같은 경우에는 피하세요:라인이 일부 가득 찼거나 유체의 전도성이 낮습니다(약하게 오염된 응축수, 일부 고순도 헹굼수 또는 특정 용제- 기반 흐름).
일반적인 강한 적합에는 다음이 포함됩니다.미처리 하수 및 슬러지 라인, 처리된 폐수 배출, 공장 입구 및 출구 모니터링, 전도성 화학 물질 투여 라인. 예를 들어, 전체 DN200 슬러지 회수 라인에서는 보어에 막힐 것이 없기 때문에 일반적으로 자기 유량계가 기본 선택입니다.
전도도 및 재료
표준 자기 유량계에는 일반적으로 약 5 µS/cm의 최소 전도도가 필요하지만 전도도가 낮은 버전도- 존재합니다. 대부분의 도시 및 많은 산업 폐수는 이를 쉽게 제거하지만 깨끗하거나 화학적으로 비정상적인 흐름에 대해 가정하지 마십시오. - 데이터시트에서 최소 전도도를 확인하십시오. 마찬가지로 중요한 것은 젖은 부품을 유체와 일치시키는 것입니다.라이너 소재(PTFE, PFA, 경질 고무, 폴리우레탄) 및 전극 재료(316L, 하스텔로이, 탄탈륨, 티타늄)는 계기가 계절에 따라 화학적 성질을 무시하는지 또는 부식되는지 여부를 결정합니다.
실제로 중요한 설치 지점
- 파이프를 가득 채우십시오.공기가 전극에 갇히지 않도록 낮은 지점이나 상승 다리 또는 유량- 제어 기능의 하류에 장착하세요.
- 올바르게 접지하십시오.자기 유량계는 밀리볼트-레벨 신호를 측정하므로 접지 상태가 좋지 않으면 기준이 떠서 잡음이 많거나 불안정한 출력이 생성됩니다. 이는 가장 일반적으로 피할 수 있는 현장 문제입니다. 보다접지가 중요한 이유배선 세부 사항을 위해.
- 직진-을 존중하세요.제조업체의 수치에 따라 상류 파이프 직경이 약 5~10배, 하류 파이프 직경이 3~5배인 경우가 많습니다.
- 전극의 방향을 올바르게 조정하십시오.전극은 침전된 고체와 갇혀 있는 가스가 코팅되거나 노출되지 않도록 수평 축에 위치해야 합니다.
완전 플랜지 스풀이 실용적이지 않은 매우 큰 파이프의 경우삽입-스타일 자기 측정기절대적인 정확성을 희생하면서{0}}비용 효과적인 대안이 될 수 있습니다.
초음파 폐수 유량계
초음파 계량기는 소리로 유량을 측정합니다. 일부는 인라인입니다. 다른 것들은 파이프 외부에 고정되어 개조, 임시 유량 조사 및 절단하거나 폐쇄할 수 없는 라인에 대한 확실한 선택이 됩니다. 문제는 초음파 성능이 올바른 기술과 깔끔한 설치에 크게 좌우된다는 것입니다.
대중교통-시간 초음파
대중교통-시간 측정기는 흐름에 대한 신호를 보내고 이동 시간의 작은 차이를 통해 속도를 계산합니다. 그만큼대중교통-시간 방법상대적으로 깨끗한 액체 - 처리된 물이나 고형물이 제한된 폐수 -에서 가장 잘 작동하며, 부유 물질과 동반 공기가 상승하면 사운드 빔을 산란시키기 때문에 정확성이나 신호를 잃습니다.
도플러 초음파
도플러 미터는 반대 방식으로 작동합니다. 즉, 액체의 입자나 기포에 의존하여 신호를 반사하고 주파수 이동을 측정합니다. 에이도플러 미터따라서 더러운 폐수, 미처리 하수, 부유 물질이 포함된 슬러지에 적합합니다. 반대 측면은 실제입니다. 매우 깨끗한 유출수는 반사경의 도플러 미터를 고갈시키고 불안정한 판독값을 제공할 수 있습니다.
클램프-현실 확인
고정-운송 시간-은 유체에 아무것도 닿지 않지만 파이프 벽이 측정의 일부가 되므로 매력적입니다.올바른 센서 장착- 파이프 재질, 벽 두께, 라이너 상태, 커플링 및 간격 -이 결과를 결정합니다. 필드 클램프- 정확도는 일반적으로 파이프가 건전할 때 ±1% ~ ±2% 범위입니다.
엔지니어의 메모:오래된 주철 또는 스케일이 큰 파이프에서 판독할 때 클램프를 신뢰하기 전에-내부 축적이나 저하된 라이너를 확인하세요. 둘 다 빔을 산란시키고 미터기에 숫자가 표시되더라도 조용히 정확도를 저하시킵니다.
이럴 때 사용하세요 / 그럴 때 피하세요
- 다음과 같은 경우에 사용하세요:라인을 자르거나 멈출 수 없는 경우, 휴대용 조사가 필요한 경우, 또는 비접촉식 측정이 필요한 경우- - 유체가 선택한 기술과 일치합니다(깨끗한 경우 운송 시간-, 더러운 경우 도플러).
- 다음과 같은 경우에는 피하세요:파이프 벽 상태가 클램프-하기에 좋지 않거나 무거운 슬러지에 운송 시간을 적용했습니다-(아래 실수 섹션에서 다루는 고전적인 불일치).
개방형 채널 유량계
모든 폐수가 완전 가압 파이프로 흐르는 것은 아닙니다. 중력 하수구, 배수구, 운하 및 많은 식물 수로에서 물은 자유 표면으로 흐릅니다. 전체-파이프 미터는 적용되지 않습니다. 대신 알려진 구조에 대해 레벨을 측정합니다.
위어와 수로
개방형 수로 시스템은 수위와 유속 사이에 고정된 관계를 생성하기 위해 기본 구조 - 웨어 또는 수로 -를 사용합니다. 미국 매립국물 측정 매뉴얼이러한 장치 뒤에 있는 기하학적 구조와 수두{0}}방전 방정식에 대한 표준 참조로 남아 있습니다.
| 측면 | 둑 | 플룸 |
|---|---|---|
| 다음에 가장 적합 | 깔끔한 흐름, 단순하고 저렴한{0}}사이트 | 고형물을 운반하는 폐수 |
| 고형물 취급 | 퇴적물과 잔해물이 마루 뒤에 쌓일 수 있습니다. | 목을 통해 흐름이 가속화되므로 자가 세척- |
| 머리 손실 | 더 높은 | 낮추다 |
| 주요 요구 사항 | 자유롭고 통풍이 잘되는 낮잠; 깨끗한 접근 통로 | 하류에 침수되지 않은 자유 흐름 |
실제로는 Parshall 수로와 같은 수로가 하수 및 기타 고형물을 함유하는 흐름에 일반적으로 선호됩니다.-정확한 자체 청소 목적으로-보류는 상류 수로에 퇴적물이 없는 경우 깨끗하고 저예산 수로에 적합합니다-.
레벨 센서
개방형 채널 시스템의 후반부는레벨 센서정의된 지점에서 수위를 읽는 - 초음파, 레이더 또는 수중 압력 -. 그런 다음 트랜스미터는 웨어 또는 수로 방정식을 적용하여 수위를 유량으로 변환합니다. 센서 배치는 협상할 수 없습니다. 난류와 거품이 없는 올바른 업스트림 거리(일반적으로 최대 수두의 배수로 설정)에 있어야 합니다. 그렇지 않으면 구조가 완벽하더라도 변환이 잘못됩니다.
유지 관리 고려 사항
개방형 채널 정확도는 전자 장치보다 물리적 조건에 따라 달라집니다. 수로 형상을 변경하는 퇴적물 축적, 둑 꼭대기에 쌓인 잔해, 수위 판독을 손상시키는 거품 및 난류, 자유{1}}유동 가정을 무효화하는 하류 침수, 손상되거나 정착된 구조를 관찰하세요. 미처리 하수 및 빗물 수로에서는 숫자가 잘못 보일 때까지 기다리지 말고 정기적인 검사 일정을 잡으십시오. 오염된 구조물은 실질적으로 떨어져 있어도 그럴듯하게 읽을 수 있기 때문입니다.
기타 폐수 유량계 유형
자기식, 초음파식 및 개방형 채널 미터는 대부분의 응용 분야에 적용됩니다. 몇 가지 다른 것들이 식물의 특정 구석에 나타납니다.
와류 유량계
와류 계측기는 절벽 뒤에 있는 와류를 감지하며 증기, 가스 및 청정 유틸리티 흐름에서 흔히 사용됩니다. 일반적으로 처리되지 않은 하수나 슬러지에 대한 첫 번째 선택은 아니지만와류 유량계유체가 깨끗하고 합리적으로 안정적인 호환 플랜트 유틸리티 라인에 적합합니다.
터빈 유량계
터빈 계기는 로터를 회전시키고 깨끗한 액체에 대해 우수한 정확도를 제공하지만 더러운 서비스에서는 움직이는 부품이 문제가 됩니다. 섬유, 모래, 부스러기가 오염되거나 베어링을 마모시킵니다. 예약하다터빈 유량계깨끗한 처리수를 위해, 하수 및 슬러지로부터 보호하십시오.
바이오가스용 열 질량 유량계
혐기성 소화조는 액체 가스가 아닌 가스 흐름 문제인 바이오가스를 생산합니다.{0}}열 질량 유량계가스 질량 흐름을 직접 측정하고 바이오가스 모니터링에 매우 적합합니다-. 그러나 소화조 가스는 습하고 황화수소(H2S)를 운반할 수 있으며 메탄 함량이 다양하므로 재료 호환성, 수분 처리, 압력 및 온도 조건이 측정 원리만큼 중요합니다.

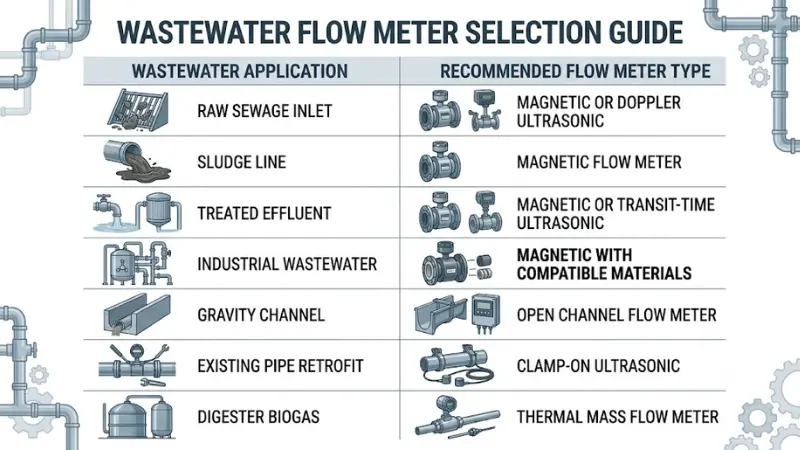

용도별 최고의 폐수 유량계
대부분의 독자는 일반적인 질문이 아닌 특정 내용을 염두에 두고 도착합니다. 다음은 실용적인 매핑입니다. 이를 출발점으로 삼은 후 이어지는 유체 및 설치 점검을 통해 확인하십시오.
- 처리되지 않은 하수 유입구(전체 파이프):자기유량계; 비침습적 옵션을 위한 도플러 초음파.-
- 슬러지 및 재순환 라인(전체, 전도성):자기 유량계가 기본값입니다. 큰 구멍을 위한 삽입 매거진.
- 처리된 폐수 배출(세척, 전체 파이프):개조가 중요한 경우에는 자기 또는 이동 시간 초음파를 사용합니다.
- 화학물질이 함유된 산업 폐수:조심스럽게 일치하는 라이너와 전극을 갖춘 자성; 먼저 전도성과 호환성을 확인하십시오.
- 중력 채널 또는 부분적으로 채워진 파이프:수로 및 레벨 센서를 갖춘 개방형 채널 시스템.
- 절단할 수 없는 기존 파이프:흐름이 얼마나 더러운지에 따라 -초음파, 이동-시간 또는 도플러를 고정합니다.
- 소화조의 바이오가스:열 질량 유량계, 습식 H2S-베어링 가스용으로 지정됨.
올바른 폐수 유량계를 선택하는 방법은 무엇입니까?
이를 순서대로 진행하세요. 각 단계는 단순한 체크박스가 아닌 결정을 내려야 합니다.
1단계: 전체 파이프 또는 개방형 채널?
보어가 항상 가득 찬 경우 자기 또는 인라인 초음파 측정기가 작동하며, 라인을 절단할 수 없는 경우 초음파에 클램프-를 사용합니다. 흐름이 중력이거나 부분적으로 채워지거나 채널에 있는 경우 개방형 채널 시스템으로 이동합니다. 이 결정만으로도 미터 불일치의 가장 큰 원인이 제거됩니다.
2단계: 흐름을 읽고 결정
전도도, 고형물 및 슬러지 함량, 모래 및 섬유질, 혼입 공기, 화학적 호환성, 온도, 압력 및 흐름 범위 -를 확인하고 각각을 작업으로 전환합니다.
- 만약에전도성 및 전체 → 자기가 강력한 기본값입니다.
- 만약에무거운 고형물이나 슬러지 및 비-침습적 → 이동 시간이 아닌 도플러 초음파가 필요-.
- 만약에배출수 청소 및 개조 → 운송-시간 초음파.
- 만약에낮은 전도성(미터의 최소값 미만) → 자기 측정기를 강제로 사용하지 마십시오. 기술을 다시 생각해 보세요.
3단계: 설치 장소 확인
올바른 기술은 여전히 잘못된 지점에서 실패합니다. 파이프 크기 및 재질, 사용 가능한 직선 방향, 수평 대 수직 방향, 파이프가 실제로 가득 차 있는지 여부, 서비스 접근, 진동, 실내 또는 실외 및 홍수 위험, 전력 및 출력 요구 사항을 확인합니다. 초음파 클램프-의 경우 파이프-벽 상태가 결정적입니다. 자기의 경우 접지 및 전체{4}}파이프 조건이 결정적입니다.
4단계: 정확성, 결과 및 수명 주기 비용 정의
목적에 맞게 정확성을 맞추세요. 프로세스 모니터링은 적당한 사양을 허용합니다. 청구, 규제 보고, 투여량 관리에는 더 높은 정확성과{1}}장기적 안정성이 요구됩니다. 허가 번호를 공급하는 배출수의 경우, 규제 기관은 장치가 해당 장치 유형 - EPA의 개요와 일치하는 정확도를 제공하도록 선택, 설치 및 교정될 것으로 기대합니다.배출 지점의 유량 측정규정 준수 등급 측정과 관련된-유용한 참고 자료입니다. 현지 요구 사항이나 프로젝트 사양에 따라 충족해야 하는 정확한 정확도가 정의될 수 있습니다.
그런 다음 계량 유지 관리를 수행합니다. 막히거나 표류하거나 자주 청소해야 하는 저렴한 계량기는 해당 조건에 맞게 선택한 계량기보다 수명 전반에 걸쳐 더 많은 비용이 드는 경우가 많습니다. 지정할 공통 출력 옵션에는 4~20mA, 펄스, RS-485/Modbus, HART, 데이터 로깅 및 경보가 포함됩니다.
폐수 유량계를 선택할 때 흔히 저지르는 실수
더러운 폐수에 깨끗한{0}}수량계 사용하기
움직이는 부품이 있는 기계식 계량기는 하수 및 슬러지 속에서 빠르게 막히고 마모되어 드리프트 및 가동 중단 시간을 초래합니다. 최저 가격이 아닌 먼지에 미터를 맞추십시오.
파이프가 가득 찼는지 여부를 무시
부분적으로만-파이프가 가득 찬 자기 유량계는 측정된 단면적이 미터가 가정하는 것과 다르기 때문에 -낮거나 불규칙하게 읽혀집니다. 중력 시스템에서 대답은 "더 나은" 전체-파이프 미터가 아니라 개방형 채널 측정입니다.
무거운 슬러지에 대중교통-시간 초음파 적용
대중교통-시간에는 깨끗한 음향 경로가 필요합니다. 무거운 고체와 공기가 신호를 방해하므로 판독값이 흐트러지거나 사라집니다. 해당 체액에 도플러를 사용하면 일반적으로 증상이 사라집니다.
구매 가격에만 집중
월별 청소를 시작하거나 가동 중지 시간을 유발하거나 방어할 수 없는 수치를 생성하는 측정기는 송장에 명시된 대로 값비싼 옵션입니다. 처음부터 결정에 유지 관리와 신뢰성을 고려하십시오.
화학적 호환성을 잊어버리다
산업 폐수는 부식성이 있을 수 있습니다. 구매하기 전에 모든 접액부 - 라이너, 전극, 씰, 하우징 -의 호환성을 확인하거나 조기 교체 예산을 확인하십시오.
폐수 유량계 비용에 영향을 미치는 것은 무엇입니까?
구매자는 애플리케이션을 설명하기 전에 가격을 묻는 경우가 많지만 비용은 애플리케이션에 따라 결정됩니다. 맥락 없이는 의미가 없는 숫자를 인용하는 대신 실제로 가격을 움직이는 요소는 다음과 같습니다. 비용 요인초음파 측정기 가격대부분의 유형에 잘 일반화됩니다.
- 파이프 크기:큰-직경 미터는 비용이 불균형적으로 높기 때문에 큰 구멍에 대한 삽입 설계가 존재합니다.
- 젖은 재료:공격적인 화학을 위한 이국적인 라이너와 전극은 비용을 추가합니다.
- 정확도 및 승인 등급:보관-등급 정확도, 위험 지역 인증-, 높은 침투 보호 기능으로 인해 가격이 인상됩니다.
- 설치 유형:클램프를-켜면 파이프 절단과 가동 중지 시간이-방지됩니다. 인라인에는 종료 및 배관 작업이 필요할 수 있습니다.
- 출력 및 통신:디지털 프로토콜, 로깅 및 원격 모니터링이 전체에 추가됩니다.
- 스티커가 아닌 수명주기:수년간의 교정, 청소 및 가동 중지 시간이 구매 가격보다 더 큰 경우가 많습니다.
RFQ 체크리스트: 공급업체에 보낼 데이터
파이프 크기만으로는 공급업체가 올바른 계량기를 추천하기에 충분하지 않습니다. 다음 사항을 더 많이 제공할수록 첫 번째 권장 사항이 더 가까워지고 제품이 일치하지 않을 위험이 낮아집니다. 이것들을 네 앞에 모아라견적을 요청하다:
- 폐수 유형: 처리되지 않은 하수, 슬러지, 처리된 폐수, 산업 폐수 또는 바이오가스
- 전체 파이프 또는 개방형 채널; 가압 또는 중력
- 파이프 직경 및 재질(및 클램프 고정용 라이너 상태)-
- 최소, 정상 및 최대 유량
- 온도와 압력
- 전도도(알려진 경우)
- 고체, 슬러지, 섬유질, 그리스 또는 기포 함량
- 화학 성분 및 부식성
- 요구되는 정확성 및 이유(프로세스, 청구, 규정 준수)
- 출력 및 커뮤니케이션 요구 사항
- 전원 공급 가능
- 보호 등급 또는 위험{0}}지역 요구사항
- 설치를 위한 종료 가능 여부
- 가능한 경우 현장 사진 또는 그림
폐수 유량계 유형에 대한 FAQ
Q: 가장 일반적인 폐수 유량계는 무엇입니까?
답변: 전체-파이프 전도성 폐수의 경우 자기 유량계가 가장 일반적입니다. 왜냐하면 움직이는 부품이 없고 고체를 처리하기 때문입니다. 중력 채널 또는 부분적으로 채워진 파이프의 경우 개방형 채널 측정이 일반적인 대답입니다.
Q: 슬러지에 가장 적합한 유량계는 무엇입니까?
A: 전체 파이프의 전도성 슬러지의 경우 일반적으로 자기 유량계가 최선의 선택입니다. 비침습적 측정이 필요하고 슬러지에 고형물이나 기포가 있는 경우, 도플러 초음파 측정기가 강력한 대안이 됩니다.
Q: 부분적으로 채워진 폐수관에 가장 적합한 미터는 무엇입니까?
A: 표준 자기 유량계는 완전 보어를 가정하기 때문에 적합하지 않습니다. 개방형 채널 시스템이나 레벨과 속도를 모두 측정하는 부분적으로 채워진 파이프용으로 특별히 설계된 미터를 사용하십시오.
Q: 초음파 유량계의 클램프-가 PVC나 오래된 금속 파이프에 작동할 수 있나요?
A: 건전 PVC에서는 벽이 소리를 깨끗하게 전달하기 때문에 종종 잘 작동합니다. 내부 스케일이 있거나 라이너가 저하된 오래된 금속 파이프에서는 신호가 분산되고 정확도가 저하되므로 판독값에 의존하기 전에 파이프 벽을 평가해야 합니다.
Q: 고체는 유량계 정확도에 어떤 영향을 줍니까?
답변: 고체는 빔을 산란시켜 초음파의 통과 시간을 저하시키며, 도플러가 신호를 반환하는 데 필요합니다. 자기 계량기는 액체가 전도성을 유지하고 보어가 가득 차 있는 한 고체에 크게 영향을 받지 않습니다. 개방 수로에서 고체가 침전되면 수로 형상이 변경되고 수위가-유동 변환으로 편향됩니다.
Q: 터빈 유량계는 폐수에 적합합니까?
A: 일반적으로 미처리 하수 또는 슬러지에는 작동 부품이 막히거나 마모되기 때문에 사용할 수 없습니다. 용도에 따라 깨끗한 처리수를 사용할 수 있습니다.
Q: 폐수 처리장에 가장 적합한 유량계는 무엇입니까?
A: 전체 공장에 가장 적합한 단일 계량기는 없습니다. 자기 계량기는 전체-파이프 하수, 슬러지 및 폐수에 적합합니다. 개방형 채널 시스템은 중력 흐름을 처리합니다. 초음파 계측기는 개조, 임시 및 비침습 지점을 포함합니다.- 열 질량 측정기는 소화조 바이오가스를 처리합니다.
Q: 폐수 유량계는 물 유량계와 어떻게 다릅니까?
A: 폐수 측정기는 고형물, 슬러지, 기포, 화학 물질 및 어려운 설치를 견딜 수 있도록 선택되었으며 재료와 측정 원리는 이러한 조건에 일치합니다. 일반 정수-미터는 폐수 서비스에서 오래 지속되지도 않고 정확하게 판독할 수도 없습니다.
결론
닫힌 파이프와 열린 채널이 대부분의 결과를 결정하므로 파이프 조건부터 시작하십시오. 전체 전도성 파이프의 경우 일반적으로 전자 유량계가 가장 신뢰할 수 있고 정확한 선택입니다. 절단할 수 없는 라인의 경우 운송-시간에 초음파 측정기가 잘 작동하며 도플러는 흐름이 얼마나 깨끗한지 더러운지 정확하게 일치합니다. 중력 채널과 부분적으로 채워진 파이프의 경우 올바른 수로 및 레벨 센서를 갖춘 개방형 채널 시스템이 올바른 접근 방식입니다.
그런 다음 유체, 설치 장소, 목적에 실제로 필요한 정확성 및 유지할 수 있는 유지 관리를 결정하십시오. 이를 문서화하고 RFQ와 함께 보내면 가격을 기준으로 추측하는 대신 미터 선택이 간단해집니다.
